Приборы для измельчения и усреднения проб
Для предварительного грубого измельчения кусков материала величиной с кулак до размеров частиц менее 1 мм применяют щековые мельницы (рис. 64). Различные образцы мельниц различаются шириной приемного отверстия; они бывают 60x60, 100х100 и 200х150 мм.
Крестовые ударные мельницы (рис. 65) применяют для грубого и мелкого измельчения различных мягких, волокнистых (например, пластмассы), а также хрупких и среднетвердых материалов. Дробящей частью мельницы является вращающаяся крестовина; в некоторых вариантах крестовых ударных мельниц измельченный материал продавливается через сито. Достигаемая тонкость помола составляет 0,1-5 мм в зависимости от характера измельчаемого материала и номера применяемого сита.
Центробежная высокооборотная мельница (рис. 66), скорость вращения которой достигает 20 000 об/мин, применяется для тонкого измельчения не слишком твердых веществ, например известняка, боксита, угля, зерна, сушеной массы растений, пластмасс, резины. Изготовляется из нержавеющей стали.
Вибрационная мельница (рис. 67) применяется для измельчения малых количеств веществ (от 10 мг до 10 г). Достигаемая тонкость измельчения - до 0,001 мм.
Центробежная шаровая мельница (рис. 68) используется для особо тонкого измельчения (до 0,001 мм) без потерь вещества; бывает в виде сдвоенных мельниц с ковшами вместимостью 50, 250 и 500 мл. Истирающими рабочими элементами являются шары из твердого фарфора, спеченного корунда, из агата, стали или карбида вольфрама.
Быстроходная микромельница (рис. 69) применяется для быстрого размола и гомогенизации малых количеств вещества. Вместимость ковшов может быть 0.2, 2, 8.25 и 50 мл. Исследуемое вещество не загрязняется материалом рабочих шаров.

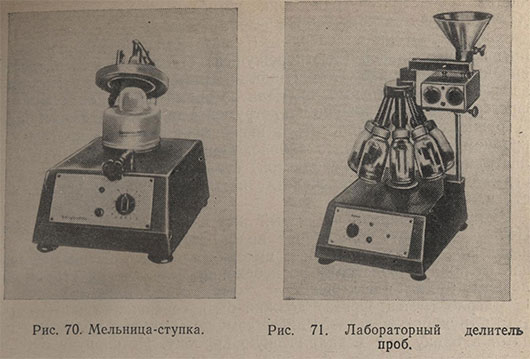

Мельница-ступка (рис. 70) используется для тонкого измельчения и гомогенизации вещества; рабочая емкость - 150, 300 мл или 1 л.
Для сокращения измельченных проб применяют лабораторный делитель на 8 или 16 склянок-приемников (рис. 71). Равномерность распределения материала в склянках-приемниках достигается движением склянок по кругу и вибрационным колебанием засыпающего устройства. Аппарат заменяет ручной способ сокращения проб методом квартования.
Для определения гранулометрического состава проб применяют просеивающие лабораторные машины с набором стандартных сит от 5 до 10 (рис. 72, а). Сетки и рамки к ним изготовляются из латуни или из нержавеющей стали. Диаметр сит 100, 150 или 200 мм.
Просеивающая лабораторная машина типа «Вибро» с электромагнитным приводом (рис. 72, б) применяется также в качестве вибрационной мельницы (амплитуда колебаний от 0 до 3 мм). Для этого сита снимают, а вместо них на виброплощадке с помощью специального держателя укрепляют размалывающий барабан с одним шаром диаметром 50 мм из агата или спеченного корунда, стали или карбида вольфрама. В лабораториях применяются просеивающие машины и других типов.
